青岛政田机械气动横截锯产品结构及特点

气动横截锯为满足客户以在木材加工过程中需求一种高速横截锯的要求,开发的一种简单实用的木材横截锯,工效率高的特点,操作简单方便,广泛应用于各大木工家具厂家,深受用户认可。主要用于木材加工生产中的横截,它具有安全、快捷和方便等特点,在木材加工企业可广泛使用。
气动横截锯的特点在于其安全性,如果锯罩在没有下降的情况下锯片不会升起;锯片在没有下降时锯罩不会开启,这样就极大地提高了操作者的安全性。
气动横截锯总体结构及工作原理
1)定长装置:加工件长度定位器;
2)出料架:加工件承接台;
3)电气系统:三相380V电源;
4)气动系统:要求具有压力5kg/cm2的稳定气源;
5)锯上升位行程开关:限制锯轴的上升距离,通过调整摆杆位置控制加工不同规格时锯轴上升的距离,同时避免锯轴与工作台相碰。
6)上料托架:
7)除尘口:排除锯削和粉尘。上下除尘口直径100毫米。
8)锯罩限高手柄:它的主要作用时根据工件的厚度来确定锯罩升起的高度,缩短操作时间提高效率。
9)摆架:气缸支持摆架带动锯轴和锯片上升,上升的距离由限位行程开关限制,避免与工台相碰。
10)锯罩压板:它既是安全护罩又是工件压板,当它没有压到或压实工件时锯片不会升起。
11)副锯罩:与主锯罩联动,起到安全防护作用。
12)气动系统:气动系统是气动横截锯正常工作的重要保证,用户需要提供以稳定的气源,气源压力必须保证在6kg/cm2以上,如果气源离本机太远请在机床旁边加装一储气罐以保证机床在工作时压力稳定。压力不稳定时,工作时通过电磁换向阀使气缸带动锯片升降以完成切割。不同规格的工件需要不同的升起速度,可通过调节气缸顶部的节流阀来实现。气缸底部的节流阀用于调整气缸下降速度。
13)电器系统:气动横截锯使用三相380V标准电源,使用时用户只需将电源线中的三颗三相线与机床给出的三颗线相接即可。本机床电气系统装有相序保护器,来确保主轴电机的旋转方向正确(电机旋向是从电机轴端看为逆时针)。如果电源线接入后电源指示灯不亮,请将三颗线中的两颗相调即可,同时做好连接部位的安全防护。

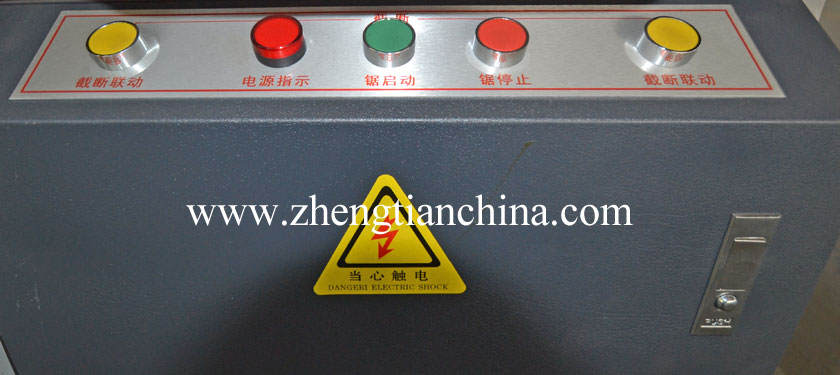

横截锯开关

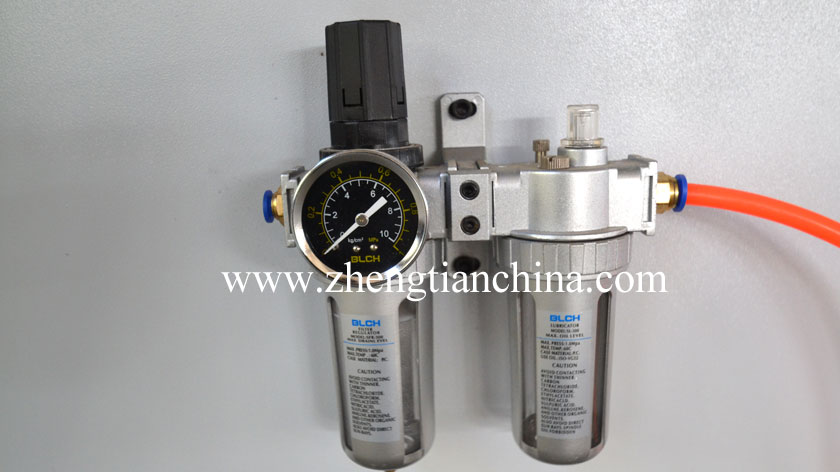

气动系统
