MY系列拼板机的用途和结构性能

该系列拼板机设备用于木材拼板,是把处理后的小块木材拼接成大板材;不仅提高板材的质量,改善原板材的物理办学性能,又扩大了板材的使用范围;应用于集成材、家具制造、建筑、造船、车辆等行业的各种木材拼接。该设备有机架、减速机、主轴、主动链轮、被动链轮、链条、横梁、夹具体、辅助压紧及电器系统、气路系统等组成。

电机通过减速机带动主轴,主轴上配有八方平轮,共装有4根横梁,横梁上带有8件夹具体,每个夹具体上带有丝杠。夹紧工作由气动(液压)扳机完成,(厚度<30mm的板材采用辅助压紧)。拼接后经八个台位自然干燥,便可卸料,循环拼接作业。电器控制气路系统,除气动(液压)扳机和压紧气缸由人工操作外,其余部分均由按钮操作控制,进行夹具体反转、料架退回,夹具体正转、料架前进,完成拼板和卸板,周期循环,实现自动化控制。

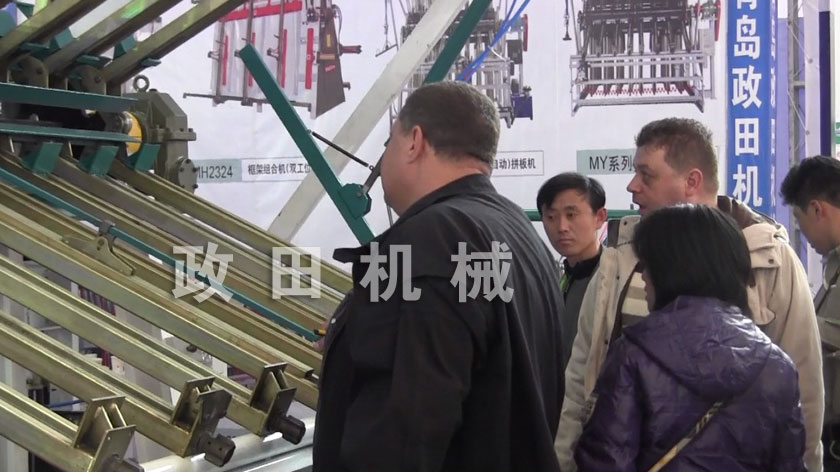

客户参观拼板机
