MH6200/4型四面旋转拼板机当前位置:首页 >>MH6200/4型四面旋转拼板机

  • MH6200/4型四面旋转拼板机
MH6200/4型四面旋转拼板机

MH6200/4型四面旋转拼板机

四面旋转拼板机结构图

四面旋转拼板机总体结构及工作原理
1、主压板:由油缸和推板组成,完成对工件加压的工作;
2、侧压板:由油缸和压板组成,完成对工件侧面对齐、防止起鼓等工作;
3、侧压板支架:辅助压板装置的支架,由它来完成侧压板支架的开合;
4、电气系统:整体机床的动作控制系统;
5、传动部分:由减速机、链条和链轮组成,主要作用是工作台面旋转。
6、液压部分:主要油泵、调压阀、换向阀、油缸和油管组成、其主要作用是输出拼板动力和辅助工件动作的动力。
7、双向电磁阀:它分别是主压板、侧压板和侧压板支架动作的控制阀;
8、机身部分:主要承载拼板操作平台部分和液压装置等,它是由标准型材焊接组成;
9、支撑杆:防止工作台逆转的安全装置;
10、刹车装置:主要作用是稳定工作台。

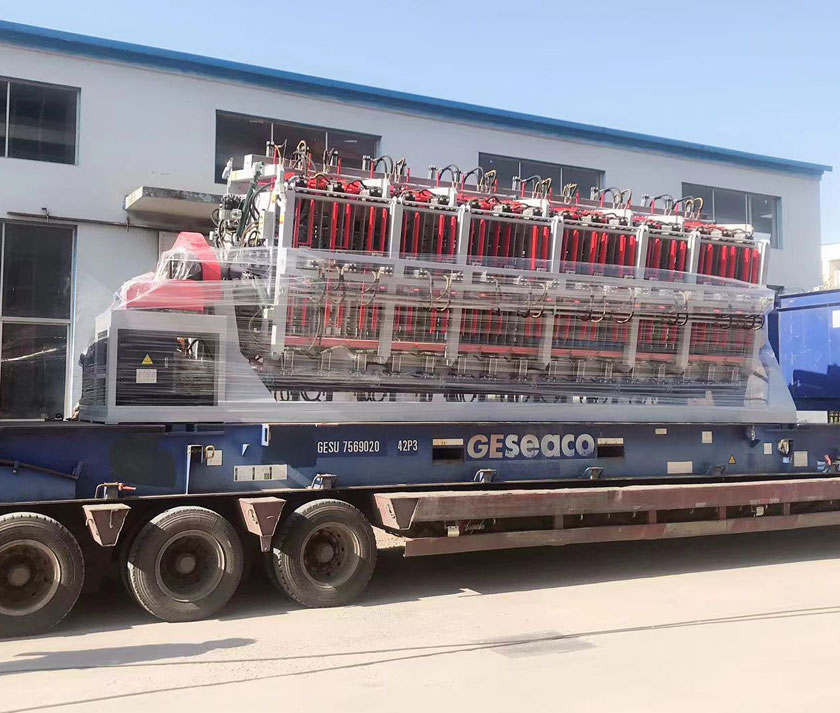

四面旋转拼板机

一、MH6200/4型四面旋转拼板机使用范围及特点
MH6200/4型四面旋转拼板机将拼板台面旋转形成循环连续工作,压力均衡,保证拼板平整,侧前方施加压力可防止弯曲和反翘,使拼板胶合达到平整的境界,后序砂光量少,出材率高。
MH6200/4型四面旋转拼板机广泛应用于实木家具(门、窗、橱柜、地板等) 板材的拼接,压力均衡,保证拼板平整,侧前方施加压力可防止弯曲和反翘,使拼板胶合达到平整的境界,后序砂光量少,出材率高。具有加工精度高,加工效率高的特点,操作简单方便,深受用户认可。
二、MH6200/4型四面旋转拼板机的优点:
1、应用范围广泛,适用于木材的横向或正面拼接,适用于各种层压木材,小尺寸板材和方边木材的高产量加工。
2、安全装置:一旦安全装置未关闭,侧压力门不能打开,以免误操作造成框架变形。
3、本机采用液压原理,运动速度稳定,压力大,压力大,高密度支撑板作为后台,上下压力可防止弯角,使板材完全粘合。低磨高输出。
4、根据不同的工作规格(长度或厚度),系统压力可以根据不同的压力要求进行调整,并有补压系统,保证持续的压力。
5、占地面积少,操作简单,生产效率高。
三、MH6200/4型四面旋转拼板机主要部件功能介绍
1、采用液压原理,具有运动平稳,压力大,压紧均匀的特点,通过在工件上方或前方施加压力,防止反向翘曲,使得贴合后的木材胶合平整。
2.液压系统中的压力保持或补充机构提供持续的胶合压力,有利于提高质量。
3.前端修光器支脚可根据工件规格左右移动。
4.斜面夹具架有两个工作面,各自独立工作,效率高,操作安全可靠。

主要技术参数:

最大加工长度 6200mm
最大加工宽度 1300mm
最大加工厚度 10-150mm
上压油缸缸径 ∮80mm
上压油缸每面数量 16pcs
侧压油缸缸径 ∮40mm
侧压油缸每面数量 16pcs
侧举油缸缸径 63mm
侧举油缸每面数量 2pcs
液压电机功率 5.5KW
系统额定压力 16Mpa
旋转电机功率 3KW
补压电机功率 1.5KW
外形尺寸(长×宽×高) 8200×2970×3050mm
重量 15000kg

MH四面旋转拼扳机视频
