MY系列拼板机当前位置:首页 >>MY系列拼板机

  • MY系列油压(半自动)拼板机

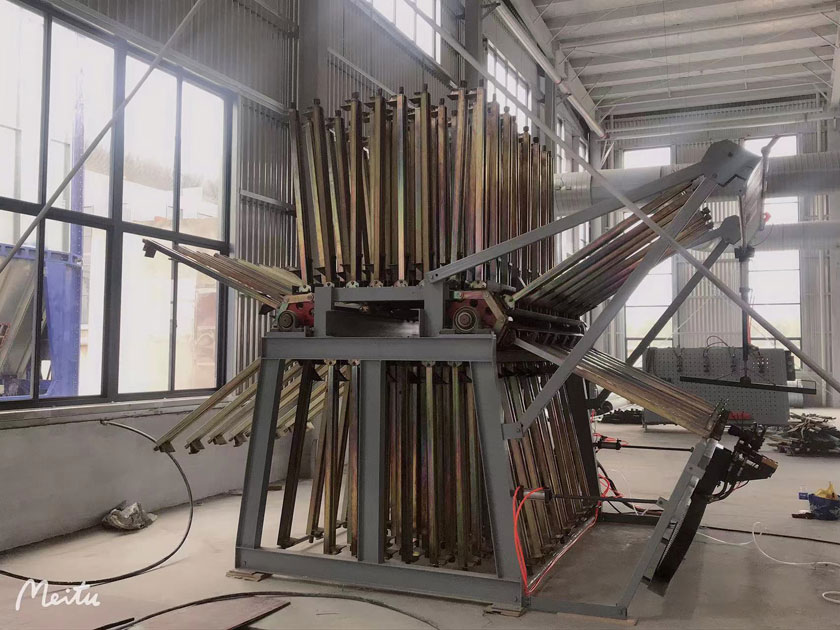

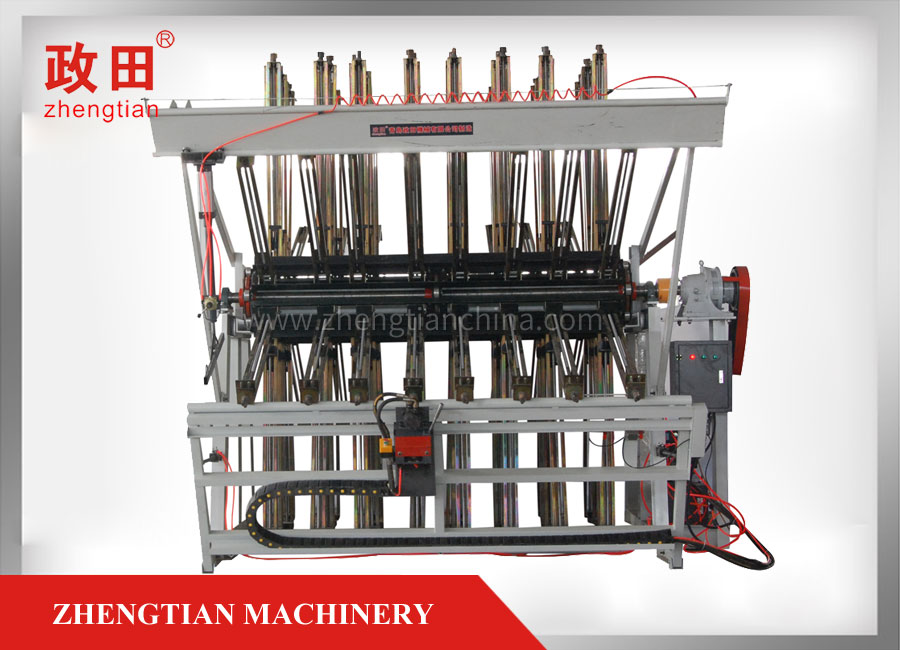

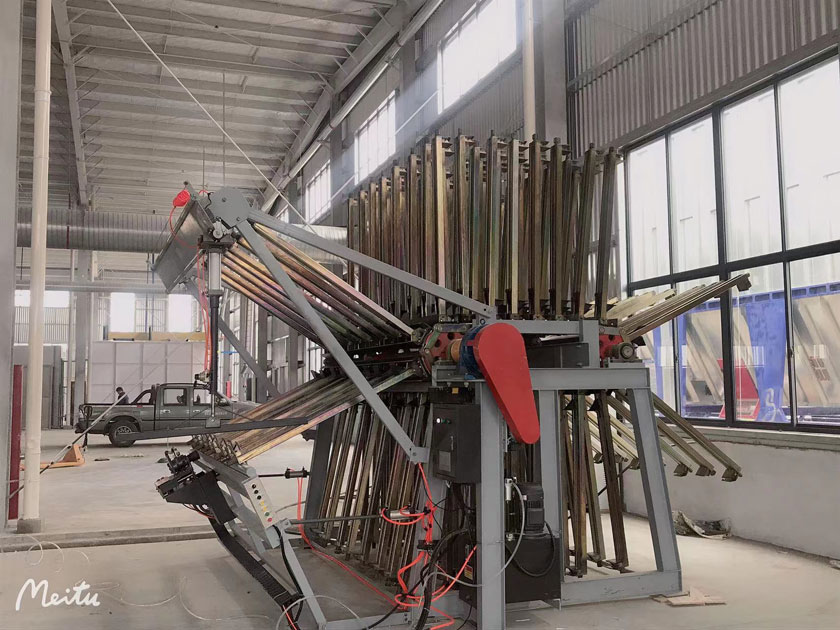

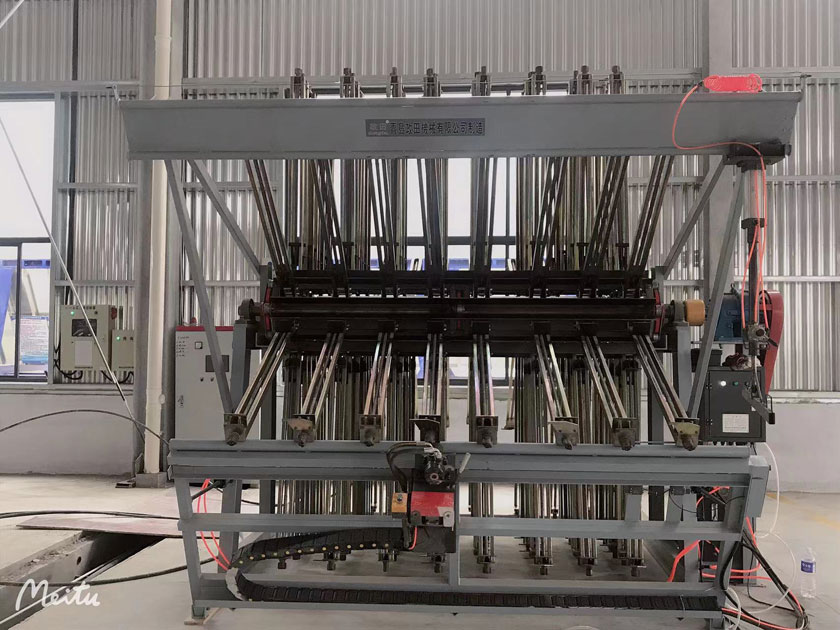

MY系列油压(半自动)拼板机

MY系列油压(半自动)拼板机

油压拼板机

油压拼板机

油压拼板机

一、MY系列油压(半自动)拼板机的用途
该设备用于木材拼板,是把处理后的小块木材拼接成大板材;不仅提高板材的质量,改善原板材的物理办学性能,又扩大了板材的使用范围;应用于集成材、家具制造、建筑、造船、车辆等行业的各种木材拼接。
二、MY系列油压(半自动)拼板机的结构性能
该设备有机架、减速机、主轴、横梁、夹具体、辅助压紧及电器系统、气路系统等组成。
电机通过减速机带动主轴,主轴上配有三根链条,共装有20根横梁,横梁上带有8件夹具体,每个夹具体上带有丝杠。夹紧工作由气动(液压)扳机完成,(厚度<30mm的板材采用辅助压紧)。拼接后经二十个台位自然干燥,便可卸料,循环拼接作业。电器控制气路系统,除气动(液压)扳机和压紧气缸由人工操作外,其余部分均由按钮操作控制,进行夹具体反转、料架退回,夹具体正转、料架前进,完成拼板和卸板,周期循环,实现自动化控制。

主要技术参数:

型号 MY2500X-A MY2500X-B MY4500X-A MY4500X-B
最大拼板长度 2600 2600 4600 4600
最大拼板宽度 970 1250 970 1250
拼板厚度 10-100 10-100 10-100 10-100
夹具排数 14/20/30/40 14/20/30/40 14/20/30 14/20/30
每排夹具数 8 8 12 12
旋转功率 1.1/1.5/2.2 1.1/1.5/2.2 1.1/2.2/3 1.1/2.2/3

MY油压拼板机的操作视频
